MANDAKA GARDEN / PANDUAN WIRING SPRINKLER OTOMATIS

Wiring sprinkler Rain Bird 24 VAC menghubungkan controller dengan solenoid valve melalui rangkaian kontrol tegangan rendah. Pertama, kenali terminal C, station, M, dan SENS pada controller. Kemudian, tentukan jalur common dan kabel setiap zona. Selanjutnya, gunakan konektor kedap air pada sambungan lapangan. Namun, motor pompa harus memiliki rangkaian daya terpisah. Panduan ini membahas diagram tiga zona, instalasi valve, relay, sensor, dan pemeriksaan gangguan.

Wiring sprinkler Rain Bird 24 VAC: terminal common dan station menuju solenoid valve

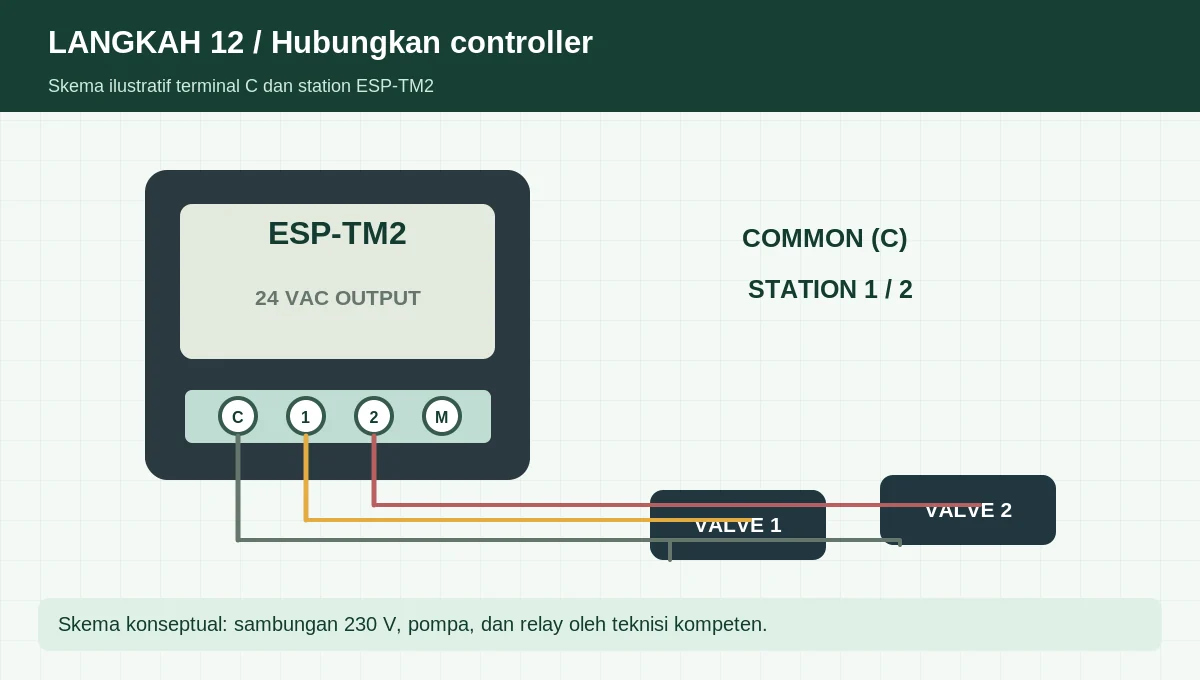

Ilustrasi konsep wiring valve 24 VAC dari dokumentasi Mandaka Garden, bukan pengganti diagram terminal pada manual controller spesifik.
Ringkasan: setiap solenoid valve 24 VAC mempunyai dua lead. Satu lead ke station yang sesuai, sedangkan lead lainnya ke common (C). Pada ESP-TM2, setiap station mendukung satu solenoid valve. Sementara itu, terminal M digunakan untuk master valve atau kendali relay yang kompatibel. Terminal SENS menangani sensor sesuai manual. Karena itu, jangan menyambungkan daya motor pompa langsung ke controller.

1. Mengenal terminal wiring sprinkler Rain Bird 24 VAC

Controller memberikan perintah listrik ke valve pada setiap zona. Namun, nama dan susunan terminal dapat berbeda antarmodel. Karena itu, pastikan labelnya sesuai manual perangkat yang dipakai sebelum memasang kabel.

Terminal common, station, master valve, dan sensor

TerminalFungsiCatatan
CCommon lapanganDibagi bersama ke salah satu kabel solenoid setiap valve.
1, 2, 3, …Output station / zonaSatu jalur kendali terpisah menuju kabel kedua solenoid valve terkait.
MMaster valve atau pump start relayDigunakan sesuai rancangan; bukan terminal daya motor pompa.
SENSInput rain/freeze sensor yang kompatibelJumper bawaan dipertahankan kecuali sensor dipasang sesuai manual.
24 VAC / powerTerminal catu atau aksesori (tergantung controller)Jangan diasumsikan sebagai pengganti terminal output station.

Common (C) bukan grounding proteksi listrik PLN. Jalur C adalah bagian dari rangkaian kontrol solenoid. Sebaliknya, pembumian proteksi mempunyai fungsi keselamatan pada instalasi daya. Karena itu, keduanya tidak boleh dipertukarkan.

Bagaimana arus kontrol 24 VAC bekerja?

Ketika station aktif, controller menyediakan keluaran kontrol pada terminal yang sesuai. Kemudian, kumparan solenoid mendapat jalur rangkaian melalui kabel station dan common. Selanjutnya, valve membuka sesuai kerja hidrauliknya. Namun, catu daya controller dan output station bukan terminal yang selalu dapat saling menggantikan.

Selain itu, satu controller tidak selalu mendukung banyak solenoid pada satu station. Khusus ESP-TM2, manual Rain Bird menyatakan satu solenoid valve per station. Karena itu, jangan menambah beban tanpa memeriksa batas produk.

Walaupun rangkaian valve menggunakan 24 VAC, panel mungkin berisi bagian dengan tegangan utama. Karena itu, isolasi daya dan gunakan petugas kompeten ketika pemeriksaan mencakup bagian listrik berbahaya.

2. Diagram wiring sprinkler tiga zona dengan common

Contoh berikut menggunakan controller Rain Bird ESP-TM2 dengan tiga station. Pertama, setiap station mengendalikan satu valve. Sementara itu, kabel common dipakai bersama untuk jalur balik solenoid. Diagram ini hanya menunjukkan rangkaian kontrol 24 VAC, bukan rangkaian daya pompa.

Membaca jalur C dan station 1, 2, serta 3

Contoh sederhana di bawah hanya menggambarkan sisi 24 VAC pada model Rain Bird ESP-TM2 dengan satu solenoid valve per station. Warna kabel hanya konvensi penandaan yang dapat disesuaikan di proyek; yang penting konsisten dan diberi label.

Pertama, kabel station 1 menuju salah satu lead valve zona 1. Kemudian, station 2 dan 3 menuju valve masing-masing. Selanjutnya, lead solenoid yang tersisa digabung ke common C melalui konektor sesuai spesifikasi.

Label kabel mempermudah pemeriksaan proyek

Warna kabel membantu identifikasi, tetapi tidak menggantikan label. Karena itu, catat nomor station, posisi valve box, dan tujuan setiap kabel. Misalnya, station 1 dapat diberi kode rumput depan. Setelah itu, masukkan pemetaan tersebut ke gambar as-built.

Jangan menyalin posisi terminal hanya berdasarkan ilustrasi sederhana. Sebaliknya, periksa diagram pada manual controller yang terpasang. Dengan begitu, perubahan model tidak menyebabkan kesalahan sambungan.

Konektor kedap air Rain Bird WC20 untuk sambungan solenoid valve sprinkler
Rain Bird WC20, contoh konektor sambungan dengan sealant silikon yang dirancang untuk lingkungan lembap dan pemasangan langsung dalam tanah sesuai spesifikasi.

3. Langkah wiring solenoid valve ke controller Rain Bird

Sebelum pemasangan, siapkan denah zona, daftar valve, dan identitas kabel. Selain itu, periksa apakah seluruh solenoid kompatibel dengan output controller. Karena itu, jangan menyamakan solenoid 24 VAC dengan perangkat DC latching atau decoder.

Urutan pemeriksaan sebelum dan selama instalasi

  1. Matikan sumber listrik controller dan pastikan tidak ada suplai ke terminal sebelum memulai pengerjaan. Pisahkan kabel kendali 24 VAC dari kabel daya PLN.
  2. Rencanakan identitas zona: misalnya station 1 = rumput depan, station 2 = rumput belakang, station 3 = drip. Tandai juga valve box di denah.
  3. Gunakan kabel untuk lingkungan luar dan instalasi bawah tanah dengan penampang memadai menurut panjang jalur dan beban solenoid. Jangan memilih AWG hanya berdasarkan kebiasaan tanpa mempertimbangkan voltage drop.
  4. Hubungkan jalur C: satu kabel dari terminal common controller disambung ke salah satu kabel solenoid pada seluruh valve menggunakan konektor sambungan yang cocok.
  5. Hubungkan station terpisah: sisa kabel setiap solenoid menuju satu terminal bernomor yang sesuai dengan zona tersebut. Pada ESP-TM2, satu solenoid per output station.
  6. Segel semua sambungan lapangan: gunakan konektor dengan sealant dan sertifikasi yang sesuai, misalnya Rain Bird WC20. Isolasi listrik biasa saja bukan pengganti konektor kedap air untuk kondisi tanah basah.
  7. Periksa kembali mapping dan kontinuitas: gunakan multimeter secara benar ketika sirkuit telah diputus dari sumber dan mengikuti metode pengujian yang aman.
  8. Aktifkan dan uji satu per satu: jalankan tiap station secara manual, pastikan valve yang benar membuka dan menutup setelah durasi berakhir.
Catatan kabel: jalur yang lebih panjang meningkatkan tahanan dan penurunan tegangan. Karena itu, pilih penampang berdasarkan panjang pulang-pergi, arus awal dan kerja solenoid, batas output controller, serta kondisi sambungan. Tidak ada satu batas panjang yang berlaku untuk semua proyek.

Pengujian station setelah pemasangan

Pertama, periksa visual terminal dan konektor dalam kondisi listrik sudah diisolasi. Kemudian, pastikan ujung kabel tidak terbuka dan seluruh identitas zona jelas. Setelah pengujian aman selesai, jalankan satu station sesuai petunjuk controller.

Selanjutnya, amati apakah valve yang benar membuka dan menutup. Jika valve lain menyala, periksa kemungkinan kabel station tertukar. Selain itu, catat hasil uji untuk setiap zona agar menjadi acuan maintenance.

4. Terminal M, master valve, pump start relay, dan rain sensor

Terminal M dan SENS memiliki fungsi berbeda dari output station biasa. Karena itu, keduanya tidak boleh dihubungkan tanpa memeriksa skema perangkat. Sementara itu, suplai motor pompa harus tetap terpisah dari rangkaian kontrol valve.

Master valve

Master valve membantu mengendalikan suplai air utama sesuai jadwal controller. Pada ESP-TM2, satu lead solenoid master valve 24 VAC menuju terminal M. Kemudian, lead lainnya menuju C. Setelah itu, atur station yang menggunakan master valve sesuai manual.

Namun, tidak semua proyek memerlukan master valve. Karena itu, pilih perangkat berdasarkan sumber air dan desain sistem. Selain itu, jangan menganggap terminal M mempunyai fungsi identik pada semua model controller.

Pump start relay untuk mengendalikan pompa

Controller ESP-TM2 dapat memberikan sinyal ke pump start relay kompatibel melalui terminal M dan C. Namun, controller tidak menyediakan daya motor. Karena itu, relay yang digunakan harus mengikuti model dan skema yang disetujui pabrikan.

Sisi daya pompa 220–230 V merupakan rangkaian terpisah. Selain itu, instalasinya membutuhkan pengaman arus, pembumian, dan proteksi yang sesuai. Karena itu, pekerjaan tersebut harus ditangani tenaga kelistrikan kompeten.

Jangan menghubungkan kabel motor langsung ke terminal M. Jika sistem memakai master valve sekaligus kendali pompa, rancang integrasinya secara khusus. Jangan menambah beban pada terminal controller hanya karena keduanya mempunyai kabel kontrol.

Rain sensor dan jumper pada terminal SENS

Rain Bird ESP-TM2 mendukung sensor hujan normally closed yang kompatibel. Ketika sensor belum dipasang, jumper kuning pada terminal SENS menjaga rangkaian tetap tertutup. Karena itu, jangan melepas jumper tersebut tanpa mengikuti prosedur pemasangan sensor.

Setelah sensor terpasang, lakukan uji fungsinya mengikuti manual. Selain itu, periksa pengaturan bypass sensor pada controller. Namun, jangan menjadikan bypass permanen sebagai cara mengatasi gangguan yang belum diperiksa.

Keselamatan listrik: rangkaian 24 VAC adalah kontrol tegangan rendah, tetapi bagian input controller, pompa, panel, dan pump start relay dapat melibatkan listrik 220–230 V yang berbahaya. Instalasi panel dan sambungan sumber daya harus dilakukan tenaga kompeten dengan pemutusan daya, pengaman arus, pembumian, dan proteksi lingkungan basah yang sesuai.

5. Memilih kabel dan konektor untuk jaringan 24 VAC

Kabel lapangan harus sesuai dengan kondisi pemasangan dan kebutuhan solenoid. Karena itu, teknisi perlu menghitung panjang jalur serta beban kontrol. Selain itu, sambungan di area valve box harus terlindung dari kelembapan.

Penampang kabel dan penurunan tegangan

Semakin panjang jalur, semakin besar tahanan penghantar. Akibatnya, tegangan yang mencapai solenoid dapat menurun ketika valve bekerja. Karena itu, periksa panjang pulang-pergi, arus awal, arus kerja, dan batas output controller.

Namun, tidak ada satu ukuran AWG untuk seluruh instalasi sprinkler. Pilih kabel berdasarkan hasil perhitungan dan spesifikasi produk. Setelah itu, beri label pada kedua ujungnya supaya pengujian lebih mudah.

Konektor kedap air pada valve box

Area valve box sering lembap bahkan dapat tergenang. Karena itu, gunakan konektor yang memang sesuai kondisi lapangan. Sebagai contoh, Rain Bird WC20 merupakan konektor kedap air untuk sambungan irigasi sesuai spesifikasi produknya.

Jangan hanya membungkus sambungan bawah tanah dengan isolasi listrik biasa. Selain itu, periksa apakah konduktor terkunci baik dalam konektor. Setelah pemasangan selesai, pastikan tidak ada jalur terbuka yang dapat menimbulkan korosi.

6. Troubleshooting wiring sprinkler saat zona tidak menyiram

Gangguan penyiraman tidak selalu berarti kabel rusak. Pertama, periksa program controller dan status sensor hujan. Kemudian, pastikan sumber air tersedia. Setelah itu, gunakan gejala di bawah untuk menentukan pemeriksaan lanjutan.

Gejala wiring dan langkah pemeriksaan awal

GejalaPemeriksaan awal
Satu zona matiCek schedule, terminal station, sambungan pada solenoid valve, kerusakan kabel, serta resistansi solenoid dengan daya dimatikan.
Semua zona matiCek suplai controller, status sensor hujan/jumper, common terputus, master valve, relay pompa, dan sumber air.
Valve tertentu terbuka tidak sesuai zonaPeriksa tertukarnya kabel station atau adanya sambungan silang di valve box.
Gangguan kambuhan setelah hujanCek sambungan yang lembap atau korosi, isolasi kabel rusak, serta konektor sambungan tidak sesuai untuk tanah.

Ketika hanya satu zona yang tidak bekerja

Pertama, pastikan nomor station dan program sudah tepat. Jika zona lain berfungsi, periksa sambungan station, solenoid, dan kabel terkait. Namun, pemeriksaan resistansi hanya dilakukan saat rangkaian sudah diputus dari sumber dan aman.

Ketika semua zona berhenti bersamaan

Periksa suplai controller, status sensor, dan jalur common. Selain itu, evaluasi master valve atau relay pompa jika sistem menggunakannya. Namun, jangan membuka bagian daya motor yang masih bertegangan.

Gangguan wiring setelah hujan

Kelembapan dapat memperburuk sambungan yang tidak kedap air. Karena itu, periksa kondisi valve box serta konektor dalam keadaan aman. Selain itu, lihat kemungkinan isolasi kabel terkelupas atau muncul korosi. Setelah tindakan, uji kembali station secara berurutan.

Untuk pengukuran tegangan atau tahanan, ikuti petunjuk alat serta panduan troubleshooting resmi Rain Bird. Jangan mengukur tahanan pada sirkuit yang masih bertegangan. Jika pemeriksaan melibatkan listrik utama, gunakan petugas kompeten.

Artikel terkait: cara memilih dan setting controller Rain Bird serta fungsi solenoid valve Rain Bird DV/PGA.

7. Checklist pemeriksaan wiring sebelum serah terima

Setelah instalasi, catat seluruh mapping kabel dan hasil uji. Dengan begitu, tim maintenance memiliki informasi yang jelas. Selain itu, dokumentasi membantu membedakan kesalahan program dari gangguan listrik lapangan.

  • Model controller dan jenis solenoid sudah sesuai spesifikasi.
  • Terminal C dan station telah diperiksa terhadap diagram model.
  • Setiap station ESP-TM2 mengendalikan satu solenoid valve.
  • Jalur kontrol dan kabel daya pompa dipisahkan sesuai instalasi.
  • Semua sambungan lapangan menggunakan konektor yang sesuai.
  • Terminal M dan sensor hujan diuji sesuai konfigurasi yang dipasang.
  • Seluruh station telah diuji, dan hasilnya dicatat per zona.

Terakhir, simpan foto panel, lokasi valve box, dan daftar kabel pada gambar as-built. Kemudian, serahkan data tersebut bersama petunjuk pengoperasian controller. Dengan demikian, pemeriksaan berikutnya menjadi lebih cepat.

FAQ wiring sprinkler Rain Bird 24 VAC

Apakah satu common bisa dipakai banyak valve?

Ya, pada sistem multikabel yang kompatibel. Satu lead dari setiap solenoid menuju jalur common. Sementara itu, lead kedua terhubung ke station masing-masing. Karena itu, beri label agar jalur zona tidak tertukar.

Apakah kabel solenoid 24 VAC punya polaritas?

Solenoid 24 VAC standar umumnya tidak berpolaritas pada kedua lead AC. Namun, aturan ini tidak otomatis berlaku untuk DC latching maupun decoder. Karena itu, gunakan spesifikasi perangkat saat membuat sambungan.

Apakah terminal M dipakai untuk menyalakan pompa langsung?

Tidak. M digunakan untuk master valve atau kendali pump start relay yang kompatibel. Sementara itu, daya motor berasal dari rangkaian terpisah. Karena itu, jangan menghubungkan motor langsung ke terminal controller.

Mengapa terminal SENS masih dijumper?

Jumper menutup rangkaian SENS ketika sensor belum dipasang. Namun, pelepasannya harus mengikuti manual controller. Karena itu, jangan mengubah jumper secara acak saat mencari penyebab gangguan.

Bisakah dua valve dipasang pada station ESP-TM2 yang sama?

Manual ESP-TM2 menetapkan satu solenoid valve per station. Karena itu, jangan menambah solenoid tanpa desain kendali yang sesuai dengan batas output pabrikan. Selain itu, pembagian zona harus mengikuti kebutuhan hidraulik.

Apakah kabel common sama dengan grounding?

Tidak. Kabel common merupakan jalur kontrol solenoid. Sementara itu, grounding adalah bagian perlindungan instalasi listrik. Karena itu, kedua fungsi tersebut tidak boleh dipertukarkan.

Mengapa controller menyala tetapi valve tidak membuka?

Pertama, periksa program serta status sensor. Kemudian, cek nomor station dan ketersediaan air. Jika masalah berlanjut, lakukan pengujian kabel dan solenoid sesuai prosedur aman.
